คู่มือเขียนโปรแกรม PLC CODESYS ควบคุมฟาร์ม สมาร์ทฟาร์ม
ในฟาร์มระดับอุตสาหกรรมหรือโรงเรือนเพาะปลูกขนาดใหญ่ การเลือกใช้ระบบควบคุมอัตโนมัติที่มีความเสถียรสูงเป็นสิ่งสำคัญอย่างยิ่ง การเขียนโปรแกรมด้วย PLC CODESYS ควบคุมฟาร์ม จึงกลายเป็นมาตรฐานระดับสากลที่วิศวกรและผู้ประกอบการเกษตรยุคใหม่เลือกใช้เพื่อบริหารจัดการระบบน้ำ ปุ๋ย และสภาพแวดล้อมอย่างแม่นยำตลอด 24 ชั่วโมง
บทความนี้จะเจาะลึกเหตุผลที่ฟาร์มขนาดใหญ่เลือกใช้ PLC CODESYS ควบคุมฟาร์ม การเขียนโปรแกรมด้วยภาษา Ladder Diagram และ CFC การเชื่อมต่อหน้าจอ HMI รวมถึงการส่งข้อมูลขึ้น Cloud Server ด้วย OPC UA และ Modbus TCP เพื่อยกระดับสู่เกษตรอัจฉริยะที่สมบูรณ์แบบ
ทำไมฟาร์มระดับอุตสาหกรรมถึงเลือกใช้ PLC CODESYS ควบคุมฟาร์ม แทนไมโครคอนโทรลเลอร์ทั่วไป
แม้ว่าบอร์ดไมโครคอนโทรลเลอร์ทั่วไปจะมีราคาถูก แต่สำหรับการประยุกต์ใช้งาน PLC CODESYS ควบคุมฟาร์ม ระดับอุตสาหกรรมมีจุดเด่นที่เหนือกว่าอย่างชัดเจน:
- ความทนทานต่อสัญญาณรบกวน (Noise Immunity): PLC ถูกออกแบบให้ทำงานในสภาพแวดล้อมที่มีคลื่นแม่เหล็กไฟฟ้า สัญญาณรบกวนจากมอเตอร์ปั๊มน้ำ และสภาวะความชื้นสูงได้อย่างเสถียร ไม่เกิดอาการค้างหรือรีเซ็ตตัวเอง
- โครงสร้างแบบฮาร์ดแวร์โมดูลาร์ (Modular Hardware): สามารถขยาย I/O Modules เพื่อรองรับเซนเซอร์และโซลินอยด์วาล์วจำนวนมากได้ง่ายดาย
- ซอฟต์แวร์มาตรฐาน IEC 61131-3: ซอฟต์แวร์ CODESYS รองรับภาษาโปรแกรมมาตรฐานสากล ช่วยให้การพัฒนาโครงสร้างระบบควบคุมมีความยืดหยุ่นและดูแลรักษาง่ายในระยะยาว
การเขียนโปรแกรมภาษา Ladder Diagram และ CFC ควบคุมระบบ PLC CODESYS ควบคุมฟาร์ม
การออกแบบ Logic สั่งการให้น้ำและปุ๋ยแบบเป็นลำดับขั้นตอน (Sequential Control) ในระบบ PLC CODESYS ควบคุมฟาร์ม สามารถทำได้หลายรูปแบบเพื่อให้เกิดประสิทธิภาพสูงสุด:
- Ladder Diagram (LD): เหมาะสำหรับการเขียนวงจรควบคุมอินเตอร์ล็อก (Interlock Logic) เพื่อความปลอดภัย เช่น การเช็คระดับน้ำในถังก่อนเปิดปั๊ม หรือการตั้งไทม์เมอร์ (TON/TOF) ควบคุมรอบเวลาการเปิด-ปิดวาล์วแต่ละโซน
- Continuous Function Chart (CFC): เหมาะสำหรับการเชื่อมต่อสัญญาณเซนเซอร์แบบ Graphical Block เช่น การรับค่าความชื้นในดินและค่า EC/pH มาเข้าฟังก์ชัน PID Controller เพื่อปรับความเร็วรอบปั๊มหรืออัตราการฉีดปุ๋ยอย่างต่อเนื่อง

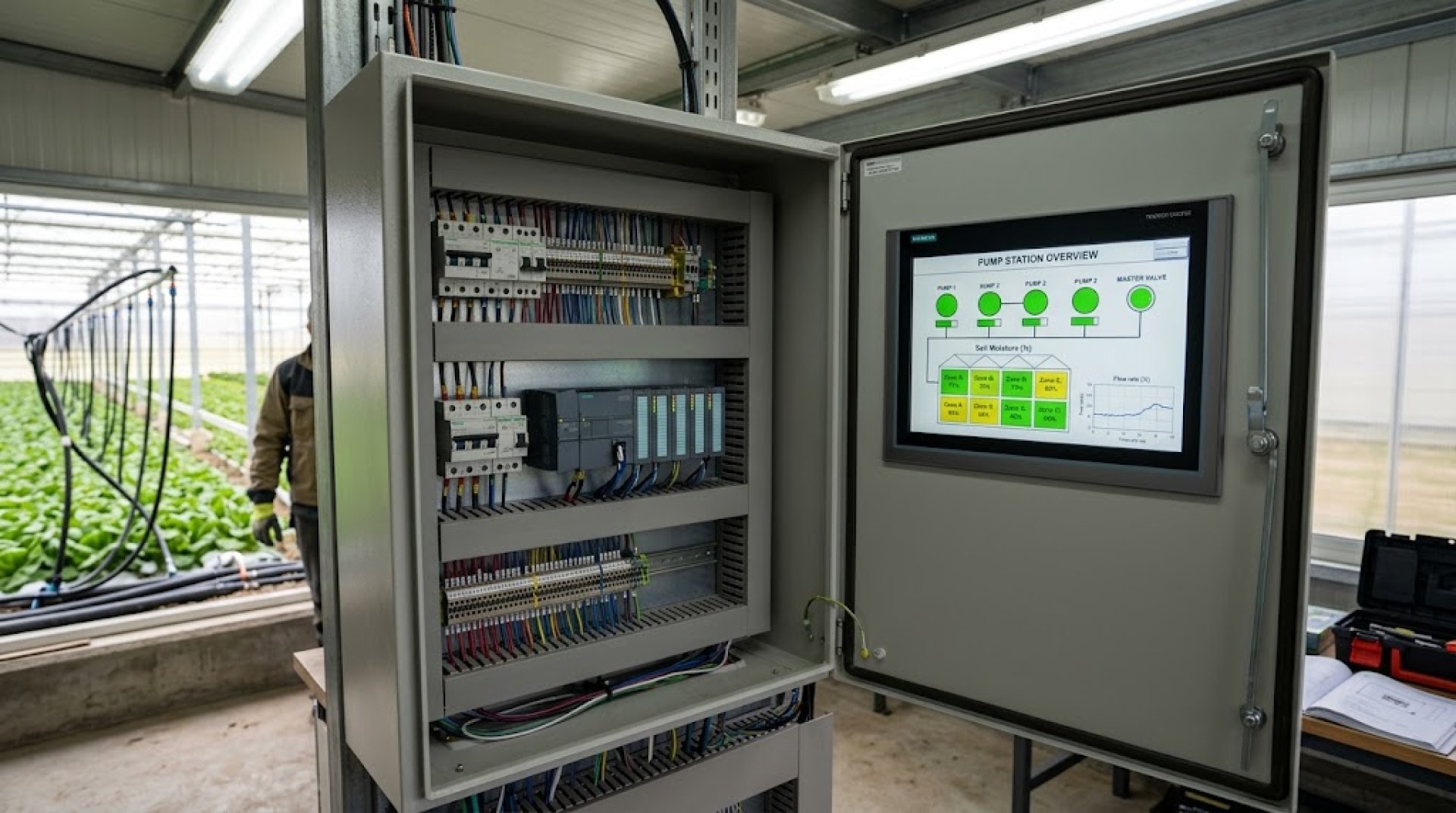

การเชื่อมต่อหน้าจอ HMI กับระบบ PLC CODESYS ควบคุมฟาร์ม เพื่อการใช้งานหน้างาน
เพื่อให้คนงานหรือผู้ควบคุมฟาร์มสามารถใช้งานได้ง่าย การเชื่อมต่อ PLC CODESYS ควบคุมฟาร์ม เข้ากับหน้าจอสัมผัส (HMI) เป็นสิ่งจำเป็น:
- การตั้งค่าสื่อสาร (Communication Mapping): สื่อสารผ่านพอร์ต RS-485 (Modbus RTU) หรือ Ethernet (Modbus TCP) โดยทำการระบุที่อยู่ของหน่วยความจำ (Holding Register / Coils) ให้ตรงกัน
- การแสดงผลและการสั่งงาน: หน้าจอ HMI จะแสดงสถานะการทำงานของปั๊มน้ำ วาล์ว กราฟค่าความชื้นเรียลไทม์ พร้อมปุ่มกด Manual/Auto สำหรับสั่งงานหน้าฟาร์มได้ทันที
การดึงข้อมูลขึ้น Cloud ด้วย OPC UA และ Modbus TCP สำหรับ PLC CODESYS ควบคุมฟาร์ม
ก้าวสู่การเป็น Smart Farming เต็มรูปแบบด้วยการเชื่อมต่อ PLC CODESYS ควบคุมฟาร์ม เข้ากับระบบ Edge Gateway หรือ Cloud Dashboard:
- OPC UA Architecture: โปรโตคอลการสื่อสารความปลอดภัยสูงระดับ IIoT ที่มี OPC UA Server ฝังอยู่ในตัว CODESYS ช่วยให้ระบบ SCADA หรือ Cloud สามารถดึงข้อมูล Tag Name ไปใช้งานได้ทันทีโดยไม่ต้องตั้งค่า Address ยุ่งยาก
- Modbus TCP Integration: ส่งข้อมูลเชิงลึก เช่น ปริมาณน้ำสะสม ชั่วโมงการทำงานของอุปกรณ์ และแจ้งเตือนข้อผิดพลาด (Alarm) ไปยัง Node-RED หรือฐานข้อมูล Cloud Server เพื่อทำ Dashboard ดูบนมือถือได้ทั่วโลก
สรุปแนวทางปฏิบัติ: การเลือกใช้ PLC CODESYS ควบคุมฟาร์ม เป็นการลงทุนที่คุ้มค่าสำหรับฟาร์มขนาดใหญ่ ให้ความแม่นยำ ปลอดภัย และรองรับการขยายระบบไปสู่ Smart Farm อุตสาหกรรมในอนาคตได้อย่างสมบูรณ์แบบ
แนะนำบทความและอุปกรณ์เพิ่มเติม: ศึกษาเทคโนโลยีการจัดการฟาร์มได้ที่ AgritechTH ศูนย์รวมนวัตกรรมเกษตรอัจฉริยะ และเลือกใช้งานอุปกรณ์สั่งงานร่วมกับ Solenoid Valve คุณภาพสูงสำหรับระบบน้ำสมาร์ทฟาร์ม เพื่อการสั่งงานตัดต่อระบบน้ำได้อย่างแม่นยำ
คำถามที่พบบ่อยเกี่ยวกับ PLC CODESYS ควบคุมฟาร์ม (FAQ)
Q: ทำไม CODESYS ถึงเป็นที่นิยมในการเขียนโปรแกรม PLC ฟาร์ม?
A: เพราะ CODESYS เป็นซอฟต์แวร์แบบ Open Architecture ที่ใช้งานได้กับ PLC หลากหลายยี่ห้อ (เช่น WAGO, Schneider, Weidmüller, Beckhoff) มี Toolkits ให้ใช้ฟรี และรองรับ IoT Protocols ในตัว
Q: หากระบบอินเทอร์เน็ตล่ม PLC ยังสามารถควบคุมฟาร์มได้หรือไม่?
A: ทำงานได้ปกติ 100% ครับ เพราะ Logic การสั่งงานทั้งหมดรันอยู่บนตัว PLC โดยตรง การหลุดของอินเทอร์เน็ตจะส่งผลแค่การดูข้อมูลบน Cloud เท่านั้น
